Термомониторинг контактных соединений Интеллектуальный контроль, который работает на опережение
О системе

Смарт ТМ - система непрерывного термомониторинга контактных соединений

Позволяет выявлять развитие аномального нагрева на ранней стадии — до того, как неисправность успеет развиться. Без обходов, без тепловизора, без прокладки кабелей к точкам измерения.

−50 °C Норма Перегрев 125 °C
24/7
Непрерывный контроль без обходов и тепловизора
0
Батарей и внешнего питания в датчике
200
Датчиков на один ресивер, число ресиверов не ограничено
20
Лет расчётный срок службы датчика
Датчик ДТБ-01 Разработка 2026 года

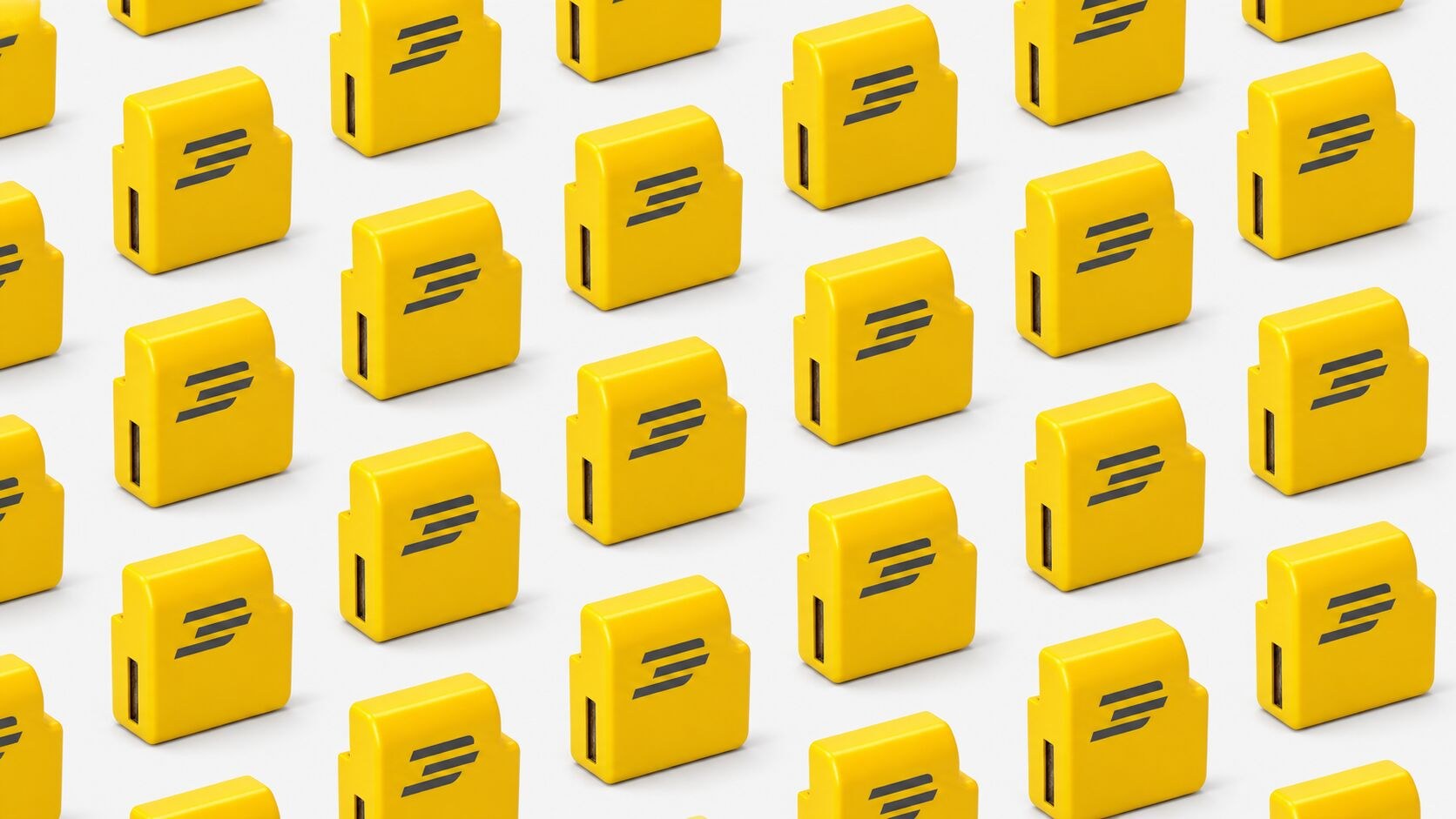

Массив беспроводных датчиков температуры ДТБ-01
01 — Оборудование

Оборудование системы

Базовая пара — беспроводные датчики и ресивер. Дальше система масштабируется от отдельных компонентов до готового решения с автоматикой и визуализацией.

Датчик

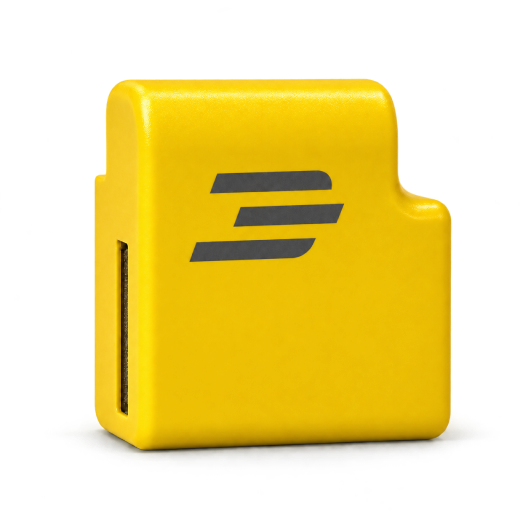

Беспроводной датчик температуры ДТБ-01

ДТБ-01

Беспроводной датчик температуры контактных соединений

  • ПитаниеБез батарей
  • Применение в электроустановкахДо 220 кВ
  • Уровень токаДо 6300 А
  • Диапазон измерений−50…125 °C
  • Точность измерений± 1 °C
  • Минимальный рабочий ток2 А
  • Дальность передачиДо 200 м
  • Степень защитыДо IP68
  • Срок службы датчика20 лет
Ресивер

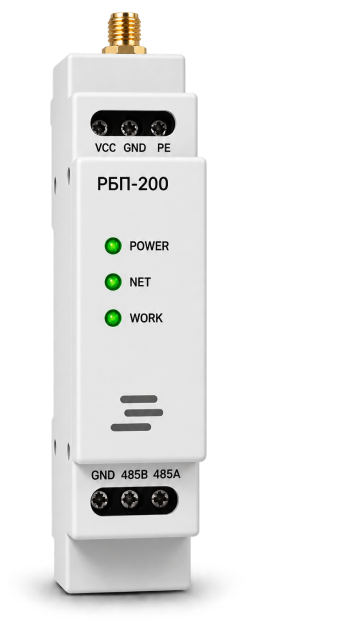

Ресивер РБП-200

РБП-200

Приёмник данных с датчиков и шлюз в систему верхнего уровня

  • Подключение датчиковДо 200 шт.
  • Количество ресиверов в системеНе ограничено
  • Питание12–24 В DC
  • Проводной интерфейсRS-485
  • Протокол обменаModbus RTU
  • Габариты20 × 66 × 100 мм
  • МонтажDIN-рейка 35 мм
02 — Принцип работы

Датчики, ресиверы, аналитика

Единая система, которая превращает температуру в данные, а данные — в своевременные решения.

01

Измерение в точке

Беспроводной датчик ДТБ-01 крепится прямо на токоведущую часть и питается от её же магнитного поля. Датчик не требует прокладки кабелей питания и передачи данных.

Датчик не содержит батареи и не требует её периодической замены. Расчётный срок службы — до 20 лет.

02

Приём и передача данных

Радиоканал до 200 метров между датчиком и ресивером. Один ресивер РБП-200 поддерживает подключение до 200 датчиков, а количество ресиверов в системе не ограничено — так контроль масштабируется с одной ячейки до подстанции целиком.

Ресивер принимает данные с датчиков и передаёт их по RS-485 Modbus RTU на верхний уровень системы.

03

Логика и аналитика

Обработка и анализ полученных данных выполняются на уровне системы — в ПЛК или панели оператора (HMI). Здесь реализуются уставки и алгоритмы диагностики, ведётся архив измерений и журнал событий, формируются предупреждения и аварийные сигналы.

Данные и события могут передаваться в АСУ ТП или SCADA предприятия для централизованного мониторинга и дальнейшей обработки.

Схема работы системы

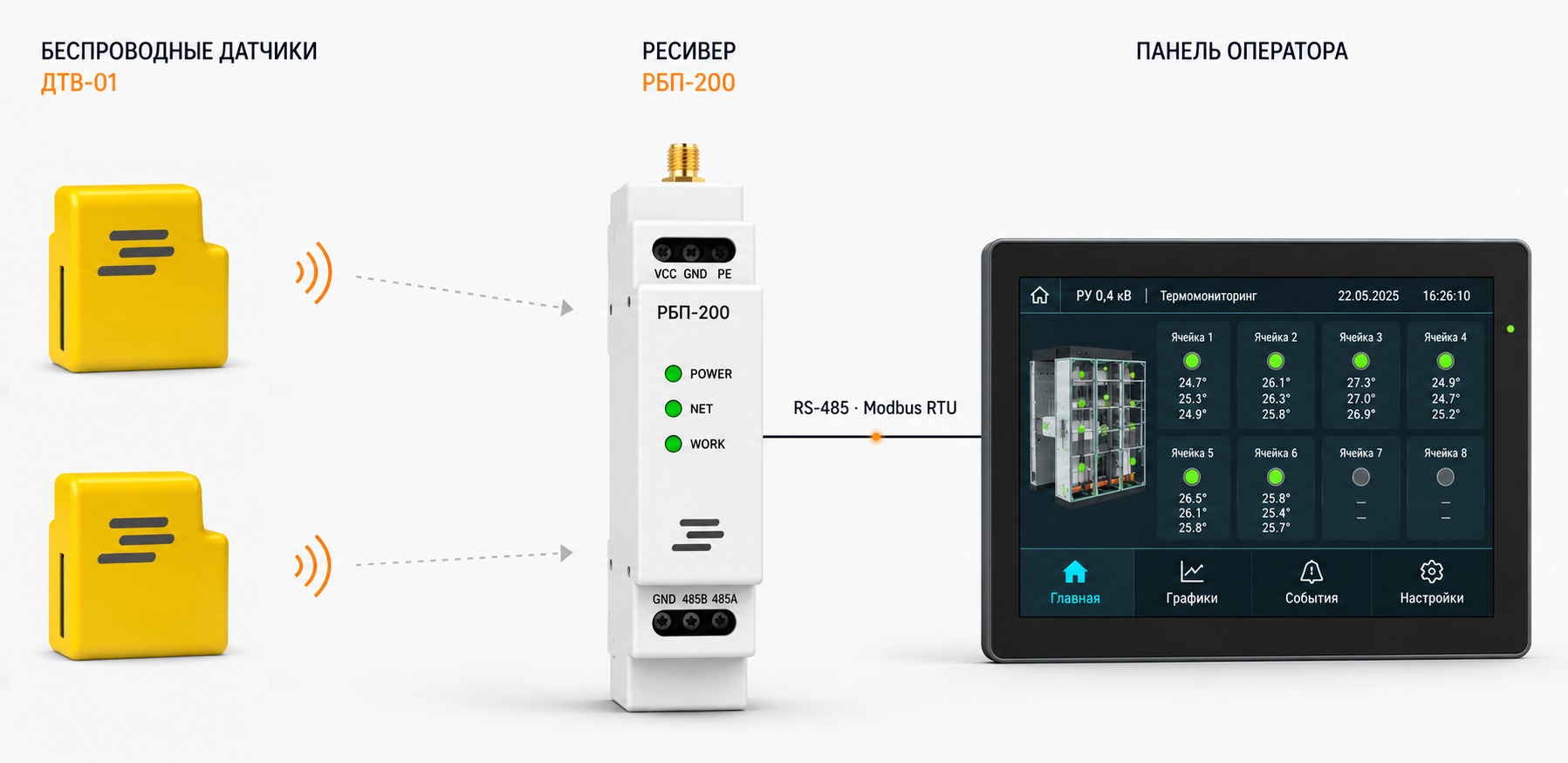

Схема работы системы: беспроводные датчики ДТБ-01 передают данные на ресивер РБП-200, оттуда по RS-485 Modbus RTU на панель оператора
03 — Монтаж

Установка датчика

Датчик устанавливается непосредственно на контролируемый элемент. Установка не требует прокладки дополнительных кабелей и подключения к вторичным цепям.

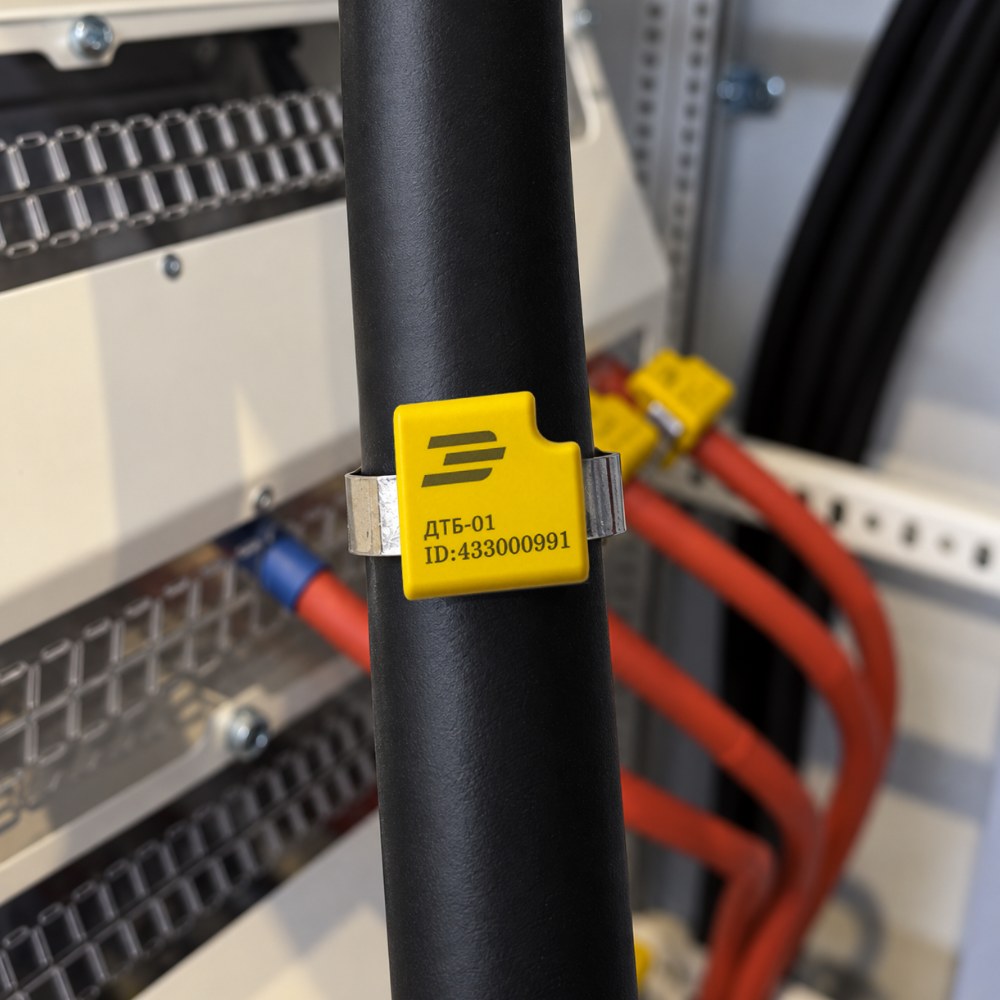

Датчик ДТБ-01, установленный на кабель
Вариант 01

На кабель

Установка на кабельный наконечник и место присоединения кабеля.

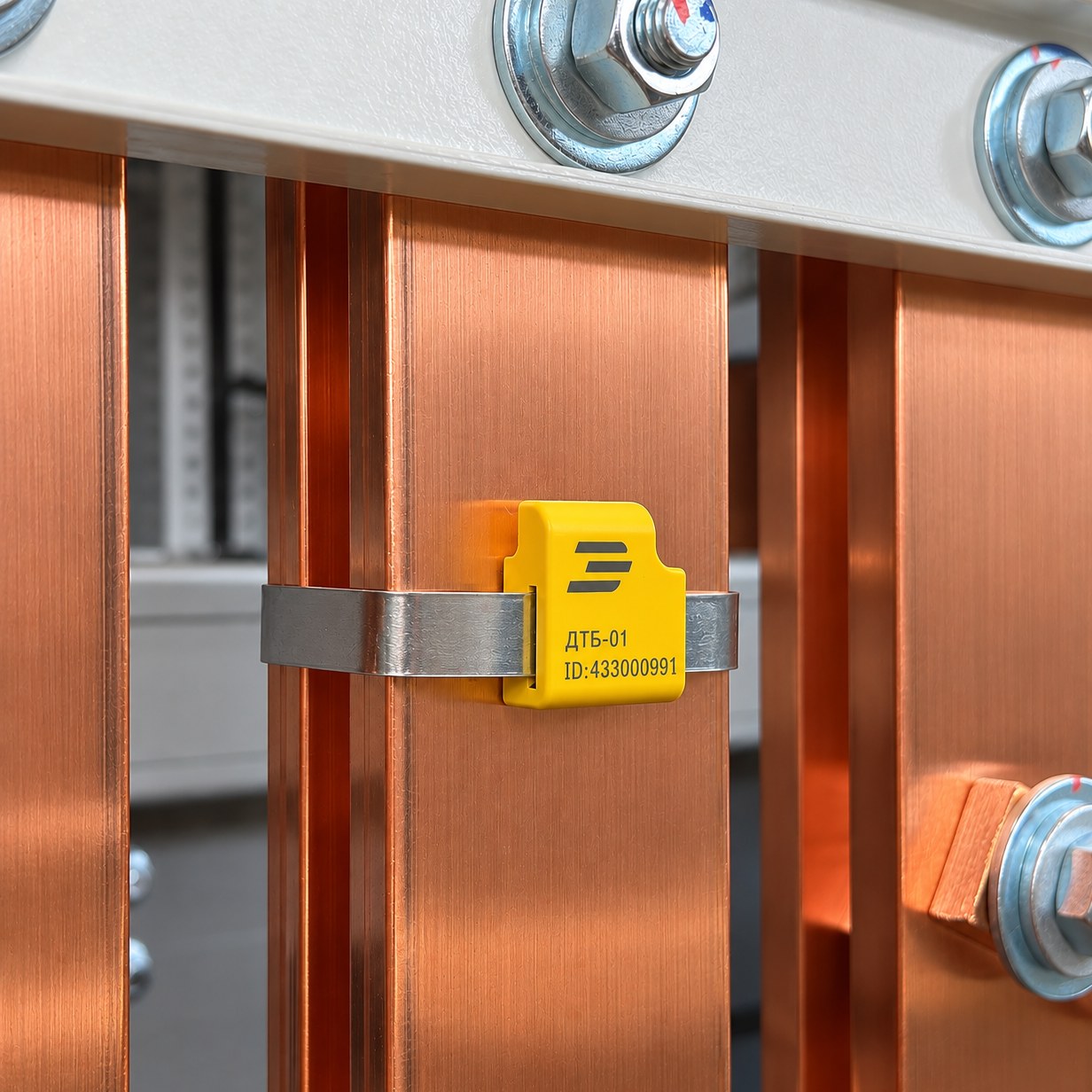

Датчик ДТБ-01, установленный на медную шину
Вариант 02

На шину

Установка на болтовое соединение сборных шин.

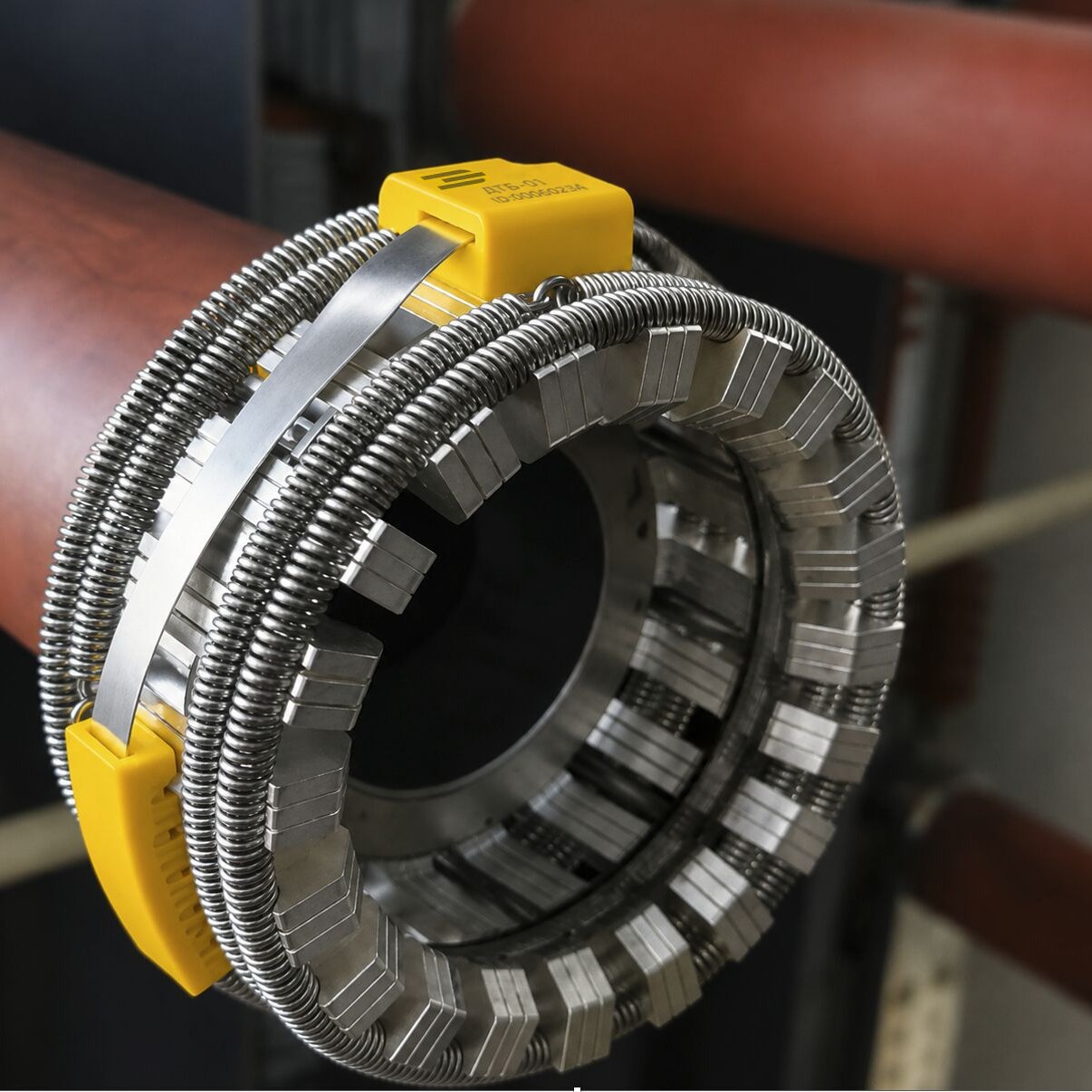

Датчик ДТБ-01, установленный на выводе вакуумного выключателя
Вариант 03

На вакуумный выключатель

Установка на выводы вакуумного выключателя.

04 — Применение

Контроль ответственных узлов

Точки, где перегрев начинается раньше всего и где его сложнее всего заметить при периодическом обходе.

  • 01Болтовые соединения сборных шин
  • 02Выводы автоматических и вакуумных выключателей
  • 03Контактные узлы разъединителей и контакторов
  • 04Кабельные наконечники и места присоединения кабелей
  • 05Выводы силовых трансформаторов, реакторов и другого оборудования

Работает на опережение

Комплекс алгоритмов предиктивной диагностики анализирует динамику температур, взаимное поведение сопоставимых точек, историю событий и режимные параметры. Алгоритмы реализуются на верхнем уровне — в ПЛК или панели оператора.

05 — Аналитика

Предиктивная диагностика

A—01

Выявление нетипичного нагрева до достижения аварийной уставки

A—02

Выявление локальных контактных неисправностей

A—03

Оценка скорости развития негативной тенденции

A—04

Оценка индекса здоровья узла

Круглосуточный мониторинг

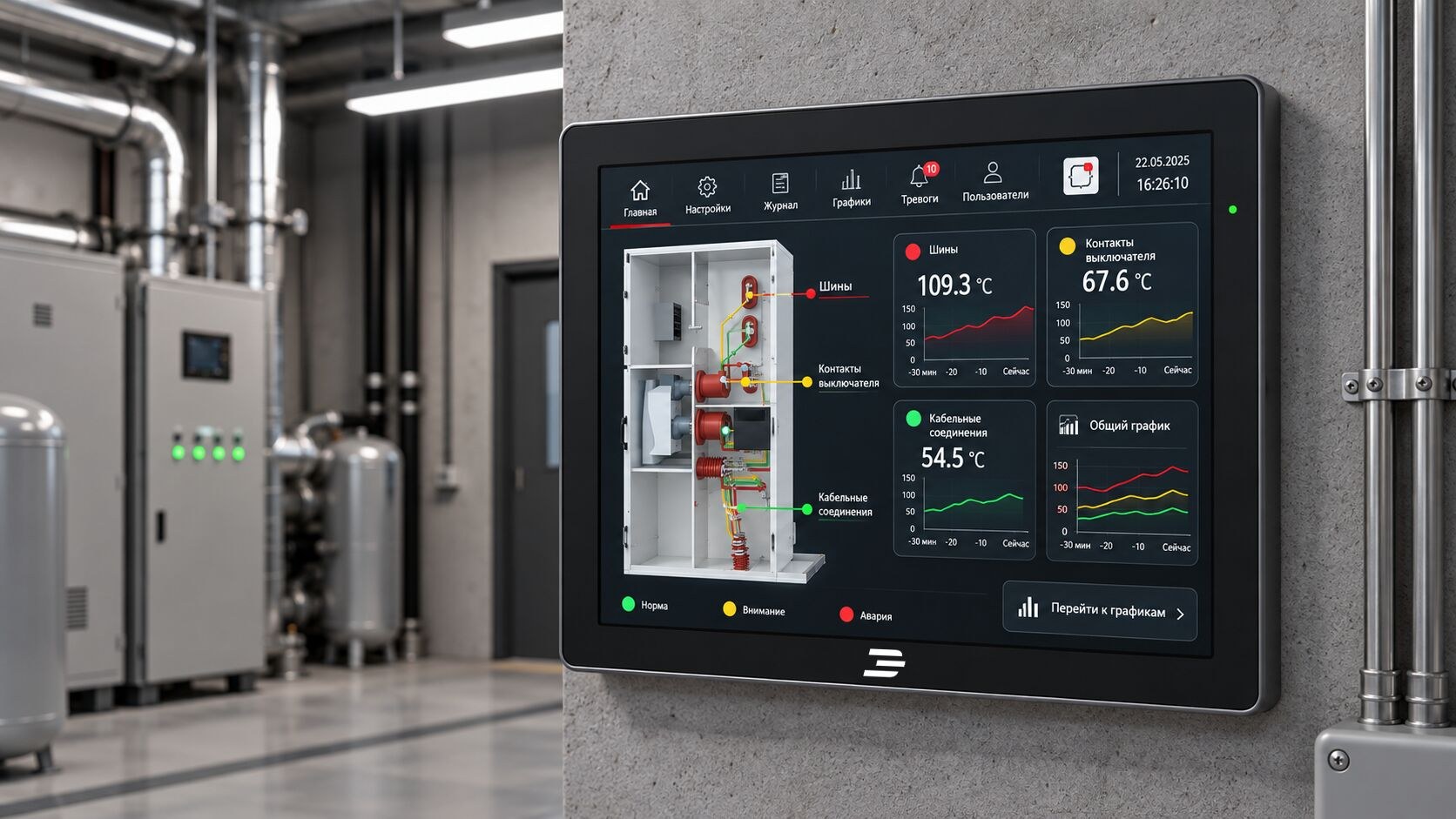

Панель оператора системы Смарт ТМ на стене: текущие температуры контролируемых точек и график
06 — Поставка

Варианты поставки — от компонентов до готового решения

Выберите необходимый уровень готовности системы — от поставки отдельных компонентов до полностью подготовленного решения с автоматикой и визуализацией.

В—01

Компоненты

Датчики и ресиверы для самостоятельной интеграции.

Регистрацию датчиков в ресиверах, параметрирование и интеграцию в существующую систему автоматизации вы выполняете самостоятельно.

В—02

Настроенная система

Оборудование, подготовленное под ваш объект.

Датчики зарегистрированы в соответствующих ресиверах, параметры системы настроены, сформирована карта точек контроля. Интеграция и логика ПЛК/HMI реализуются на стороне заказчика.

В—03

Готовое решение

Комплектная система термомониторинга с автоматикой и визуализацией.

Поставляем подготовленный шкаф управления с HMI, настроенной логикой и необходимой проектной документацией. На объекте остаются монтаж датчиков и подключение системы к предусмотренным интерфейсам.

08 — Запрос

Подберём конфигурацию под ваш объект

Расскажите про тип распределительного устройства и количество контролируемых точек — вернёмся со схемой системы и расчётом.
